反沖洗旋轉導流濾網的技術說明
銷售指南←→熱銷電話:13861430261←→節能環保輔機產品詳細說明查閱請登陸﹥﹥﹥ http://www.hqfj.cn/

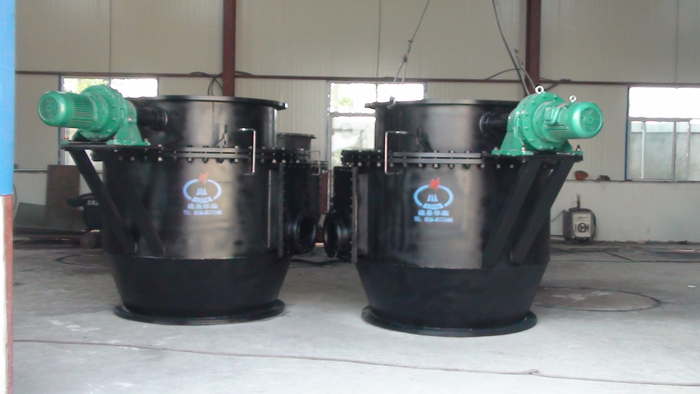

強排污二次濾網∕循環水二次濾網 ∕電動旋轉反沖式二次濾網∕反沖洗旋轉導流濾網的技術說明——結構形式如附圖，反沖洗旋轉導流濾網主要由：⑴殼體⑵不銹鋼網芯⑶傳動機構⑷減速機⑸強排污裝置⑹自動導流器⑺電動排污閥等部件組成。
反沖洗旋轉導流濾網工作原理：經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污機構投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制機構關閉、循環往復，從而完成過濾排污工作過程。也可以根據用戶情況選擇定時排污。
★反沖洗旋轉導流濾網、強排污二次濾網、循環水二次濾網 二次濾網規格型號（參閱產品說明書附表）
規格型號
通徑(DN)
殼體直徑(mm)
二次濾網高度(H)
排污管徑(DN)
反沖洗旋轉導流濾網附注說明
反沖洗旋轉導流濾網|強排污二次濾網|循環水二次濾網
①反沖洗旋轉導流濾網網孔直徑(4-8mm)，水阻≤400mmH2O柱。
②反沖洗旋轉導流濾網安裝位置根據用戶要求，還可以根據用戶特殊空間特殊設計。
③反沖洗旋轉導流濾網結構外型尺寸保證通流量前提下，按用戶要求設計。
④反沖洗旋轉導流濾網網芯轉動速度按用戶要求設計。一般控制在8轉/分鐘以下。
★★、強排污二次濾網、循環水二次濾網 強排污二次濾網、循環水二次濾網
水流轉向閥開啟(正常沖洗)
強排污二次濾網、循環水二次濾網在正常情況，轉向閥開啟，水流經過濾器筒過濾后，由出水口排出。當排污閥門開啟后，通過過濾器液體總流量增加，流速增大，沖動粘在過濾器壁上的雜質，雜質由排污口排出。
水流轉向閥關閉
強排污二次濾網、循環水二次濾網當轉向閥關閉，排污開啟時，水流被迫從過濾筒的進口段網幾進入過濾筒外側一部分又從過濾器外部經雜質收集段網孔進入過濾筒內部，對過濾筒產生了反沖洗，洗粘附在網孔上雜質的效果，雜質仍通過排污口排出。
1、強排污二次濾網、循環水二次濾網 ZPG-L1型過濾器在全流量下正常工作，即保持高的流量，又具有低的壓力降，避免了由于流速低而造成的表面污漬。
2、強排污二次濾網、循環水二次濾網 直接安裝在管網系統上；不需要任何支撐結構。
3．強排污二次濾網、循環水二次濾網 節省空間。
4、強排污二次濾網、循環水二次濾網 自動沖洗排污，不需要安裝旁通路、折卸排污。
強排污二次濾網、循環水二次濾網 強排污二次濾網、循環水二次濾網 旋轉反沖洗強排污二次濾網
旋轉反沖洗強排污二次濾網
一、強排污二次濾網、循環水二次濾網 旋轉反沖洗強排污二次濾網概述
強排污二次濾網、循環水二次濾網 二次濾網系統是凈化水中污物、保持凝汽器水室經常處于清潔狀態，保證膠球正常投運，提高膠球回收率不可缺少的裝置。而我國環境較為嚴重，江河、湖泊等水質污染尤為突出。因此，目前冷卻水開式循環系統中較為普遍使用的固定式和旋轉負壓反沖式兩種二次濾網，已經顯示出它的不足之處。我廠是生產電力輔機設備定點廠，通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進，保留老產品部分結構，增加了電動裝置，增加強排污裝置，使二次濾網結構和使用性能更加完善，并廣泛應用于6MW至300MW火力發電機組冷卻水開式循環系統中，受到廣大新老客戶的一致好評。強排污二次濾網、循環水二次濾網。 |
