全自動濾水器摘要：
PLC全自動旋轉反沖洗型自動濾水器主要適用于電站工業冷卻水系統。濾除水源中堵塞冷卻器管孔中卡滯工業水泵運轉部件的各類塑料薄膜、水草、蚌殼等雜物，保障冷卻器和工業水泵等設備的安全、高效運行。
該型全自動濾水器全自動水過濾器主要用于電站技術供水自動化，是電站集中供水系統的必備裝置。被廣泛在如下工礦企業中應用： 水電站，火力發電廠，熱電公司，鋼鐵企業，礦山選礦，印染、造紙、紡織等循環冷卻水系統過濾，工藝用水過濾，熱網回水系統過濾及其它供用水管道過濾上。
性能：水從進口進入過濾器筒體內，產生壓力差，隨著過濾的繼續進行，雜質在濾網上的附著，壓力差會升高，當壓力差達到預設值時，過濾器進行自動旋轉清洗排污。不同的濾網適用于不同的過濾精度(連圣華康采用不銹鋼板開孔制作過濾網，具有強度高，使用周期長，安全系數高等優點)。控制系統可根據用戶要求進行修改設計，并可與LCU機房、DCS系統聯網運行，同時還可以現場手動操作等控制。
特點：全自動在線排污過濾器由執行機構及自動控制機構組成，執行機構由電動減速裝置、濾水器本體、電動排污閥等組成。自動控制機構由安裝在濾水器本體上的差壓控制器及PLC、模塊、電器控制箱組成。 自動過濾器具備自動過濾、自動旋轉、自動排污，實現無人值守。

一.結構組成與工作原理
PLC自動濾水器主要由固定分格網芯、排污斗、傳動系統、電動執行機、殼體、排污管路、電器控制柜等部件組成。該濾水器有“Z”型和“L”型兩種結構，可按用戶現場布置條件選用。
工作原理如下：
PLC全自動旋轉反沖洗自動濾水器是實用新型產品，采用網芯固定排污斗旋轉分區強化反沖洗工作原理，其網芯以隔板沿周向分成若干格并與外殼固定，對流經網面的循環水進行過濾，網芯內部設置一排污斗，排污斗步進旋轉依次對網芯每一分格，利用循環水進出管之間的壓差，對網面進行分區強化反沖洗排污。其反沖洗效果好、網芯清潔度高、排污能力強、運行水阻小、技術性能好。
二.主要技術特點：
●旋轉排污斗自動依次堵嚴固定網芯的每一分格，與網芯隔板之間的間隙≤1mm，充分建立網面反沖洗壓差，實現分區局部強化反沖洗，反洗效率高、清污能力強。
●網芯與殼體固定，無雜物鉆漏縫隙，確保濾水精度。
●旋轉排污斗結構輕巧，由外置電動裝置直聯驅動，機械傳動簡單可靠。
●軸承系統采用迷宮密封、填料密封等復合結構，密封耐久可靠。
●采用PLC可編程控器實現自動反沖洗運行控制，自動化程度高。電控系統具有力矩保護和自動反轉等功能。
●網芯組件及排污斗組件均采用優質奧氏體不銹鋼制作用料上乘、制作精良，產品嚴格按照ISO9001：2000質量管理體系進行設計、采購、制造、檢驗和試驗，確保整機長期無故障免維護運行。

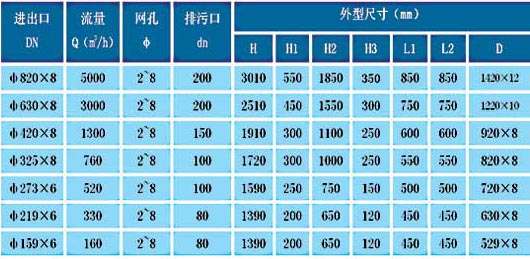

三.主要技術參數：
●通徑：DN50～DN800mm
●過濾精度：φ2～φ8mm
●運行水阻：≤3.9Kpa
●排污水量：<5%管內通流量
|
