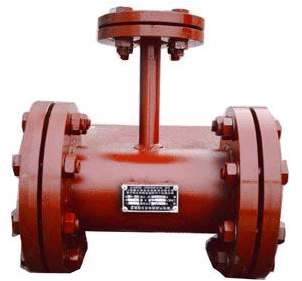

系列羅旋水力噴射器
羅旋水力噴射器是一種具有抽真空＋冷凝＋排水三種特效功能。它是利用一定壓力的水流通對稱均布成一定側斜度的羅旋噴嘴射流。聚合在一個焦點上，由于羅旋噴射水--流速較高，于是周圍形成負壓狀態，使吸入室內產生真空、另外由于二次蒸汽與羅旋噴射水流直接接觸，進行熱交換，絕大部份的蒸汽凝結成水，小量未被冷凝的蒸汽與不凝結的氣體亦由于與高超速噴射的水流相互摩擦，混和＋擠壓，通過擴壓管被排除，使吸入室內行成更高的真空。采用多噴嘴與汽環[導向盤]等結構。以及多級泵進水，低位安裝，完善與提高了工作性能。是真空冷凝設備的又一次發明。
羅旋水力噴射器應用非常廣泛，主要用于抽真空與蒸發系統，進行真空抽水＋抽氣＋真空蒸發＋真空過濾＋真空結晶＋干燥＋脫臭等工藝。是制糖＋制藥＋化工＋食品＋制鹽＋味精＋牛奶＋發酵＋輕工＋國防部門廣泛使用的設備。
羅旋水力噴射器規格與技術參數
技術數據
型號規格 蒸發量L/h 真空度
MPa
毫米/汞拄 揚程 流量(m3) 配套多級 水泵型號 電機功率瓩
W—100L 100 0．097（680—720） 47 18 50D8×5 5．5
W—200L 200 0．097（680—720） 47 18 50D8×5 5．5
W—300L 300 0．097（680—720） 47 18 50D8×5 5．5
W—400L 400 0．097（680—720） 57 18 50D8×6 5．5
W—500L 500 0．097（680—720） 57 18 50D8×6 5．5
W—600L 600 0．097（680—720） 45 32 80D12×4 7．5
W—700L 700 0．097（680—720） 45 32 80D12×4 7．5
W—800L 800 0．097（680—720） 56 32 80D12×5 7．5
W—900L 900 0．097（680—720） 56 32 80D12×5 7．5
W—1000L 1000 0．097（680—720） 56 32 80D12×5 7．5
W—1200L 1200 0．091（680—650） 68 32 80D12×6 11
W—1500L 1500 0．091（680—650） 52 54 100D16×3 18.5
W—1800L 1800 0．091（680—650） 52 54 100D16×3 18.5
W—2000L 2000 0．091（680—650） 60 108 125D25×3 30
W—2500L 2500 0．091（680—650） 60 108 125D25×3 30
W—3000L 3000 0．091（680—650） 80 108 125D25×4 37
W—3500L 3500 0．091（680—650） 81 162 150D30×3 55
W—4000L 4000 0．091（680—650） 109 162 150D30×4 75
